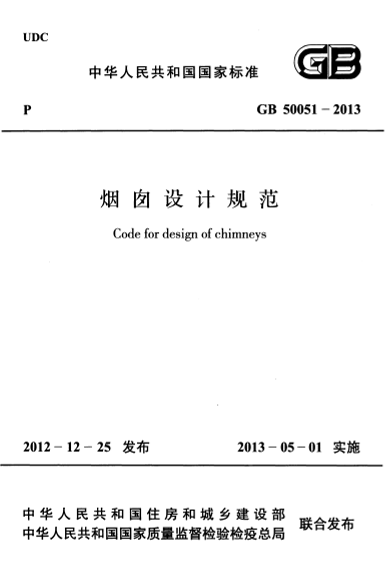

烟囱设计规范

Code for design of chimneys

浏览次数:3,914
文件分类 标准导则-行业相关标准
文件编号 GB50051-2013
发布日期 2012-12-25
实施日期 2013-05-01
发布部门 住房城乡建设部
适用区域 全国
是否有效 有效
国民经济代码
前言

本规范是根据住房和城乡建设部《关于的通知))(建标〔2010)43号)的要求,由中冶东方工程技术有限公司会同有关单位共同对原国家标准《烟囱设计规范》GB 50051-2002以下简称“原规范”)进行全面修订而成。
本规范在修订过程中,规范修订组开展了多项专题调研、试验与理论研究,进行了广泛的调查分析,总结了近年来我国烟囱设计的实践经验,与相关的标准规范进行了协调,与国际先进的标准规范进行了比较和借鉴,最后经审查定稿。
本规范共分14章和3个附录,主要内容包括:总则,术语,基本规定,材料,荷载与作用,砖烟囱,单筒式钢筋混凝土烟囱,套筒式和多管式烟囱,玻璃钢烟囱,钢烟囱,烟囱的防腐蚀,烟囱基础,烟道,航空障碍灯和标志等。
本次修订的主要内容如下:
1.为满足湿烟气防腐蚀需要,增加了玻璃钢烟囱,本规范由原规范的13章增加到14章。
2.对钢筋混凝土烟囱修改了有孔洞时的计算公式。原规范计算公式仅限于同一截面的两个孔洞中心线夹角为1800,本次修订对两个孔洞中心线夹角不作限制,方便了工程应用。
3.为满足烟囱防腐蚀需要,对烟气类别进行了划分,重新定义了烟气腐蚀等级。在大量实践和调研的基础上,针对各种不同类别烟气,对烟囱的选型和防腐蚀处理作出了更加科学的规定。
4.对钢烟囱的局部稳定计算进行了修订。原规范计算公式不全面,仅考虑了筒壁弹性屈曲影响,本规范综合考虑了弹性屈曲和弹塑性屈曲影响,参照欧洲标准进行了修订。
5.对于风荷载局部风压和横风向共振相应进行了修订。增加了局部风压对环形截面产生的风弯矩计算公式;调整了横风向共振计算规定。
6.将原规范中具有共性内容统一合并到基本规定一章里。
7.增加了烟囱水平位移限值和烟气排放监测系统设置的规定。
8.增加了桩基础设计规定。
9.为适应工程应用需要,并结合工程实践经验,将原规范规定的钢筋混凝土烟囱适用高度由原来210m调整到240m。
10.为满足实际设计需要,在原规范基础上,对钢内筒烟囱和砖内筒烟囱的计算和构造进行更加详细的规定。
本规范中以黑体字标志的条文为强制性条文,必须严格执行。
本规范由住房和城乡建设部负责管理和对强制性条文的解释,由中冶东方工程技术有限公司负责具体技术内容的解释。本规范在执行过程中如有意见或建议,请寄送中冶东方工程技术有限公司国家标准《烟囱设计规范》管理组(地址:上海市浦东新区龙东大道3000号张江集电港5号楼301室,邮政编码:201203),以便今后修订时参考。

适用范围

本规范适用于圆形截面的砖烟囱、钢筋混凝土烟囱、钢烟囱、玻璃钢烟囱等单筒烟囱,以及由砖、钢、玻璃钢为内筒的套筒式烟囱和多管式烟囱的设计。

文件预览
原文附件
《烟囱设计规范》(GB50051-2013).pdf 【9.33 M】 下载  |  查看
相关推荐
  • 室外排水设计规范 GB50014-2006(2016年版) (匹配度 0.973)
  • 储罐区防火堤设计规范 GB50351-2014 (匹配度 0.960)
  • 冷库设计规范 GB50072-2010 (匹配度 0.951)
猜你喜欢
  • 关于启用《建设项目环境影响报告书审批基础信息表》的通知 环办环评函[2020]711号
  • 关于印发《污染影响类建设项目重大变动清单(试行)》的通知 环办环评函[2020]688号
  • 工业企业挥发性有机物排放控制标准 DB12/524-2020
  • 声环境质量标准 GB3096-2008
  • 土壤环境质量 建设用地土壤污染风险管控标准(试行) GB36600-2018
广告资讯
评论 0条评论

0/150

  • 按热度排序
  • 按时间排序
术语
收起
  • 火焰传播速率
  • 钢筋混凝土烟囱
  • 缠绕循环
  • 反应型阻燃树脂
  • 环氧乙烯基醋树脂
  • 拉索式烟囱
  • 传热系数
  • 基体材料
  • 极限氧指数
  • 筒壁
  • 横风向风振
  • 航空障碍灯
  • 单筒式烟囱
  • 自立式烟囱
  • 增强材料
  • 表面毡
  • 附加弯矩
  • 导热系数
  • 螺旋缠绕
  • 多管式烟囱
  • 内衬
  • 钢烟囱
  • 筒身
  • 缠绕角
  • 破风圈
  • 临界风速
  • 砖烟囱
  • 玻璃钢烟囱
  • 玻璃化温度
  • 缠绕
  • 环向缠绕
  • 塔架式钢烟囱
  • 热变形温度
  • 玻璃钢的临界温度
  • 隔热层
  • 烟道
  • 锁住区l
  • 烟囱
  • 短切原丝毡
  • 温度作用
  • 套筒式烟囱
附录
收起
  • 附录A(补充附录)环形截面几何特性计算公式
  • 附录B(补充附录)焊接圆筒截面轴心受压稳定系数
  • 附录C(补充附录)环形和圆形基础的最终沉降量和倾斜的计算
分类管理名录类别
收起
  • 所有行业
替代文件
收起
  • GB50051-2002 烟囱设计规范
引用文件
收起
  • GB/T13912 《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》
  • GB/T1591 《低合金高强度结构钢》
  • GB/T17470 《玻璃纤维短切原丝毡和连续原丝毡》
  • GB/T18369 《玻璃纤维无捻粗纱》
  • GB/T18370 《玻璃纤维无捻粗纱布》
  • GB/T4171 《耐候结构钢》
  • GB/T700 《碳素结构钢》
  • GB/T8237 《纤维增强塑料用液体不饱和聚醋树脂》
  • GB1499.1 《钢筋混凝土用钢第1部分:热轧光圆钢筋》
  • GB1499.2 《钢筋混凝土用钢第2部分:热轧带肋钢筋》
  • GB50003 《砌体结构设计规范》
  • GB50007 《建筑地基基础设计规范》
  • GB50009 《建筑结构荷载规范》
  • GB50010 《混凝土结构设计规范》
  • GB50011 《建筑抗震设计规范》
  • GB50017 《钢结构设计规范》
  • GB50046 《工业建筑防腐蚀设计规范》
  • GB50135 《高耸结构设计规范》
  • GB50205 《钢结构工程施工质量验收规范》
  • JGJ18 《钢筋焊接及验收规程》
  • JGJ94 《建筑桩基技术规范》
